सामान्य परिचय

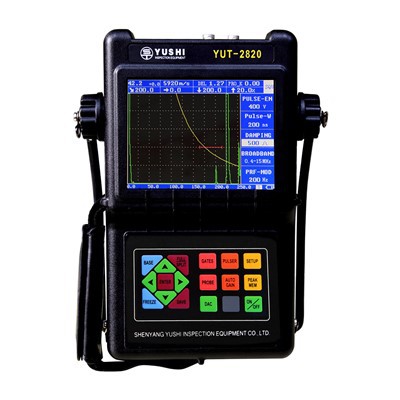

YUSHI YUT सीरीज़ अल्ट्रासोनिक फ़्लॉ डिटेक्टर मशीन DAC कर्व और AVG कर्व को अपनाती है, जिसका अर्थ है कि यह स्टील शीट, फोर्जिंग और अन्य धातुओं में विभिन्न प्रकार के डिटेक्ट का पता लगाने के लिए पैरामीटर को समायोजित कर सकता है। इसका सिद्धांत अल्ट्रासोनिक का उपयोग करके दोष का पता लगाना है। YUSHI YUT NDT फ़्लॉ डिटेक्टर को इसकी शक्तिशाली विशेषताओं और बेहतरीन गुणवत्ता के कारण कई क्षेत्रों में लागू किया जा सकता है। YUT श्रृंखला में, YUSHI ने YUT-2600,YUT-2620,YUT{2}},YUT{3}} अल्ट्रासोनिक दोष डिटेक्टर लॉन्च किए हैं।
यूटी दोष का पता लगाने के क्या फायदे हैं?
1.मजबूत भेदन क्षमता
2. उच्च दोष पहचान संवेदनशीलता
3. कम लागत
4.मानव शरीर के लिए हानिकारक
अल्ट्रासोनिक दोष डिटेक्टरों द्वारा किस प्रकार की पहचान का परीक्षण किया जा सकता है?
1.बुलबुले:स्टील के घोल में बहुत अधिक गैस होती है, और जमने के दौरान निकलने वाली गैस स्टील में ही रह जाती है; घुले हुए स्टील की ख़राब डीगैसिंग के कारण, फोर्जिंग तापमान बहुत कम है; अनुचित कास्टिंग विधियों आदि के कारण।
2. सिकुड़न सरंध्रता (या ट्यूब सिकुड़न):ऊपरी सिरे या स्टील पिंड के अंदर जमने और संकुचन के कारण होने वाली गुहा। उच्च तापमान, उच्च गति डालने या खराब मोल्ड डिजाइन होने पर ऐसा होना आसान होता है, और जब सिकुड़न सरंध्रता गंभीर होती है और इसकी लंबाई बड़ी होती है, तो इसे सिकुड़न भी कहा जाता है।
3.ट्रैकोमा:समाधान और दुर्दम्य सामग्री का मिश्रण. दुर्दम्य पदार्थ घुले हुए स्टील में मिल जाते हैं और स्टील में ही रह जाते हैं।
4.विक्षेपण:इस्पात खंड पर मोटा संक्षारण। जब स्टील जम जाता है, तो यह असंतुलन के कारण भागों के बीच अंतर के कारण होता है, या पिघली हुई धातु में बहुत अधिक अशुद्धियाँ होती हैं, कास्टिंग तापमान बहुत अधिक होता है, गति बहुत धीमी होती है, या पिंड मोल्ड अनुचित होता है।
5.छिद्रता:ठोस धातुओं की सरंध्रता या गैर-संघनता की अभिव्यक्ति। जब धातु में गैसें और समावेशन पिघली हुई धातु की सतह पर जम जाते हैं, तो आयतन सिकुड़न या गैस के तैरने के कारण अंतर-उत्पाद शून्य या ऊतक अंतराल होता है, जो पिघली हुई धातु से नहीं भरता है।
6. गैर-धातु समावेशन:मुख्य रूप से स्टील में मौजूद विभिन्न ऑक्साइड या गायब होने के अन्य रूप। गलाने की प्रक्रिया में अघुलनशील पदार्थों (जैसे आग से जुड़ी ईंटों का घुलना) की उपस्थिति के कारण।
7.सफेद दाग:खुरदरे ऊतक जिनमें सूक्ष्म दरारें दिखाई देती हैं, आम तौर पर गोल होकर अंडाकार चांदी-सफेद लहर बनाती हैं। स्टील में बड़ी मात्रा में हाइड्रोजन होता है, जिसे ठंडा होने के दौरान बाहर निकलने का समय नहीं मिलता है या यह ऊतक संक्रमण तनाव, विरूपण तनाव और शीतलन तनाव के कारण होता है।
8. केंद्र फोर्जिंग दरारें:माइक्रोक्रैक (दरारें) जो स्टील के केंद्र में होते हैं। कम तापमान या असमान हीटिंग, या बहुत अधिक प्रसंस्करण दबाव के कारण अनुचित विकृति या आंतरिक तनाव।
9. अवशिष्ट सरंध्रता दरारें:पिंड में गंभीर क्रेटर दरारें, जो फोर्जिंग के कारण पूरी तरह से नहीं हटती हैं।
YUT अल्ट्रासोनिक दोष डिटेक्टर की विशेषताएं
● मजबूत और टिकाऊ उपकरण शेल विशेष रूप से शत्रुतापूर्ण साइट वातावरण के लिए डिज़ाइन किया गया है।
● कठोर प्लास्टिक आवरण में 31 तांबे के स्क्रू नट जड़े हुए हैं
● इनोवेटिव रोटेटिंग पोजिशनिंग ब्रैकेट का उपयोग करना आसान है।
● हैंड स्ट्रैप को दोनों हाथों के लिए स्थापित किया जा सकता है ताकि आप मशीन को अपने बाएं या दाएं हाथ से पकड़ सकें।
● उपकरण पर डी-आकार की अंगूठी चेस्टस्ट्रैप स्थापित करने के लिए सुविधाजनक है।
● खोल की सतह की संक्षारक बनावट खरोंच-प्रतिरोधी और सुंदर है।
● नोटबुक शैली की नवीन उच्च शक्ति लिथियम बैटरी।
पूर्ण स्क्रीन फ़ंक्शन,इको डिस्प्ले क्षेत्र पूरी स्क्रीन को कवर कर सकता है, जो आपको अधिकतम विंडो का एहसास प्रदान करता है
ठोस तरंगरूप प्रदर्शन,तरंगरूपों का दृश्य कंट्रास्ट बढ़ जाता है, इसलिए जब तेज़ स्कैन किया जाता है तो पता लगाना कठिन होता है
थोक भंडारण,1000 डेटा सेट तक संग्रहीत किए जा सकते हैं, जिसमें तरंग रूप, वक्र और पैरामीटर (पारंपरिक 1000 चैनल युक्त) शामिल हैं
इको-इको मोटाई माप,शून्य अंशांकन से बचा जाता है, और आधार सामग्री की शुद्ध मोटाई को सीधे कोटिंग के माध्यम से मापा जा सकता है
दो ऑपरेशन इंटरफ़ेस उपलब्ध हैं, यानी, चीनी और अंग्रेजी
प्रयोग करने में आसान,उपयोगकर्ता ऑपरेशन विधि में बहुत तेजी से महारत हासिल कर सकता है
YUSHI YUT सीरीज इतनी अनोखी क्यों हैं?
1.वेव पीक मेमोरी: वास्तविक समय लिफाफे खामियों की उच्चतम लहर दिखाते हैं और खामियों का अधिकतम मूल्य रिकॉर्ड करते हैं
2.स्वचालित लाभ: स्वचालित रूप से लाभ को पूर्व निर्धारित आयाम ऊंचाई पर समायोजित करें
3. चिंताजनक कार्य: अभिवाही प्रतिध्वनि/प्रतिध्वनि हानि चिंताजनक
4.वास्तविक समय घड़ी: तरंगरूप की तारीख और समय को स्वचालित रूप से रिकॉर्ड और संग्रहीत करें
5.प्रदर्शन फ्रीजिंग: किसी भी क्षण तरंगरूप और ध्वनि पथ डेटा पकड़ें
6. दोष स्थिति: वास्तविक समय प्रदर्शन ध्वनि पथ एस, क्षैतिज एक्स, गहराई वाई, और तरंग ऊंचाई एच
7.डिजिटल अस्वीकृति: 0-80%, 1% की वृद्धि, रैखिकता और लाभ को प्रभावित किए बिना
8. तरंग ऊंचाई रीडिंग: तीन डिस्प्ले मोड, अर्थात् सापेक्ष तरंग ऊंचाई, गेट के सापेक्ष डीबी अंतर, और डीएसी वक्र के सापेक्ष डीबी अंतर
9.डेटा संचार: तरंगरूप और डेटा संचारित करने के लिए RS232 पोर्ट के माध्यम से कंप्यूटर के साथ संचार करें ताकि कंप्यूटर पर पता लगाने के परिणाम को प्रबंधित किया जा सके, और दोष का पता लगाने वाली रिपोर्ट तैयार की जा सके, साथ ही रिपोर्ट का प्रिंट आउट भी लिया जा सके।
10.2 स्वतंत्र माप द्वार प्रतिध्वनि आयाम और ध्वनि पथ दूरी की निगरानी करना
11.परफेक्ट DAC/AVG(YUT-2620) कर्व फ़ंक्शन
मॉडल फ़ीचर
|
हाँ-2600 |
हाँ-2620 |
हाँ-2800 |
हाँ-2820 |
|
|
ट्रू कलर टीएफटी एलसीडी |
√ |
√ |
√ |
√ |
|
डीएसी वक्र |
√ |
√ |
√ |
√ |
|
औसत वक्र |
× |
√ |
× |
√ |
|
परिवर्तनीय वर्गाकार अल्ट्रासोनिक पल्स |
× |
× |
√ |
√ |
|
डेटा लॉकर |
√ |
√ |
√ |
√ |
|
यूटव्यू सॉफ्टवेयर |
√ |
√ |
√ |
√ |
|
विशेषताएँ और प्रदर्शन |
||||
|
पूर्ण स्क्रीन फ़ंक्शन |
संपूर्ण स्क्रीन को कवर करने के लिए इको तरंग प्रदर्शन क्षेत्र को सक्षम बनाता है ताकि ऑपरेटर को अधिकतम दृश्य मिल सके |
|||
|
थोक मेमोरी |
तरंगरूप, वक्र और पैरामीटर (पारंपरिक 1000 चैनल सहित) सहित 1000 डेटा सेट तक संग्रहीत करें |
|||
|
मापने का बिंदु |
पीक मोड या फ्रंट मोड |
|||
|
प्रतिध्वनि-प्रतिध्वनि विधि |
शून्य अंशांकन की कोई आवश्यकता नहीं, आधार सामग्री की शुद्ध मोटाई को कोटिंग के माध्यम से सीधे मापा जा सकता है। |
|||
|
वेव क्रेस्ट मेमोरी |
वास्तविक समय का लिफाफा दोष की उच्चतम तरंग को प्रदर्शित कर सकता है और दोष के अधिकतम मूल्य को रिकॉर्ड कर सकता है ताकि फ्लैस की सटीक स्थिति और तेज़ परीक्षण के साथ-साथ लिफाफा तरंग द्वारा गुणात्मक विश्लेषण में मदद मिल सके। |
|||
|
स्वचालित लाभ |
लाभ को स्वचालित रूप से पूर्व निर्धारित आयाम ऊंचाई पर समायोजित करें। |
|||
|
चेतावनी समारोह |
अभिवाही प्रतिध्वनि/खोई हुई तरंग अलार्म। |
|||
|
ठोस तरंगरूप |
तरंगरूप दृश्य कंट्रास्ट जोड़ सकते हैं और तेजी से परीक्षण के दौरान चूक शायद ही होगी। |
|||
|
वास्तविक समय की घड़ी |
संग्रहीत तरंग की तारीख और समय को स्वचालित रूप से रिकॉर्ड करें। |
|||
|
प्रदर्शन फ्रीज |
किसी भी क्षण तरंगरूप और ध्वनि पथ डेटा को पकड़ना और प्रतिध्वनि तरंग मापदंडों को मापने के लिए ठंड के बाद हैच को हटाना। |
|||
|
दोष स्थिति निर्धारण |
वास्तविक समय में ध्वनि पथ एस, क्षैतिज ऊंचाई एक्स, गहराई वाई और तरंग ऊंचाई एच प्रदर्शित करना। |
|||
|
दोष मात्रा निर्धारित करें |
डीबी अंतर और एसएल को वास्तविक समय में प्रदर्शित करना |
|||
|
डिजिटल निषेध |
0-80%, 1% की वृद्धि, रैखिकता और लाभ को प्रभावित नहीं कर रही है |
|||
|
स्वतंत्र माप शटर |
2 स्वतंत्र माप द्वार, प्रतिध्वनि आयाम और ध्वनि पथ दूरी की निगरानी |
|||
|
डीएसी/एवीजी-वक्र कार्य |
परफेक्ट डीएसी/एवीजी वक्र कार्य, लाभ, ध्वनि पथ और विस्थापन के परिवर्तन के साथ-साथ वक्र बदलते हैं। |
|||
|
दूरी मुआवजा |
जब निकट क्षेत्र में विभेदन शक्ति प्रभावित नहीं होती है, तो केवल दूरस्थ सिग्नल ही प्रभावित होगा इसकी संवेदनशीलता के लिए मुआवजा दिया गया ताकि डिवाइस की परीक्षण सीमा में उल्लेखनीय रूप से सुधार किया जा सके YUT2620 और YUT2820) |
|||
|
Φ मूल्य गणना |
इस फ़ंक्शन का उपयोग दोष समतुल्य की गणना के लिए किया जाता है (केवल YUT2620 और YUT2820) |
|||
|
परिवर्तनीय के साथ पल्स जेनरेटर चौड़ाई और दायरा |
पल्स जनरेटर के वोल्टेज को 50V से 400V के बीच लगातार बदला जा सकता है, की चौड़ाई पल्स को 25ns से 1000ns के बीच लगातार बदला जा सकता है (केवल YUT2800 और YUT2820) |
|||
|
भिगोना |
4 स्तरों में परिवर्तन: 33/50/100/500Ω (केवल YUT2800 और YUT2820) |
|||
|
वेव सिग्नल फ़िल्टर |
2 स्तरों के बीच बदला गया: {{1}मेगाहर्ट्ज/0.5-15मेगाहर्ट्ज.(केवल YUT2800 और YUT2820) |
|||
|
दोहराव की आवृत्ति |
अवास्तविक सिग्नल से बचने के लिए स्वतंत्र रूप से बदला गया |
|||
|
बोली |
चीनी और अंग्रेजी |
|||
|
डेटा संचार |
तरंगरूप और डेटा को स्थानांतरित करने के लिए RS232 इंटरफ़ेस के माध्यम से कंप्यूटर के साथ संचार करना ताकि कंप्यूटर पर दोष के परिणामों को प्रबंधित किया जा सके, दोष परीक्षण रिपोर्ट तैयार की जा सके और उन्हें प्रिंट किया जा सके। |
|||
YUT दोष डिटेक्टर के लिए महत्वपूर्ण तकनीकी विशिष्टता
|
वस्तु |
अनुक्रमणिका |
वस्तु |
अनुक्रमणिका |
|
कार्य आवृत्ति |
(0.5-15)मेगाहर्ट्ज |
संवेदनशीलता |
55dB से अधिक या उसके बराबर (गहराφ2 फ्लैट-बॉटम होल) |
|
सामग्री ध्वनि वेग |
(1000-9999)m/s |
परिभाषा |
26dB से अधिक या इसके बराबर |
|
ऑपरेशन मोड |
पल्स इको, डबल क्रिस्टल |
डानामिक रेंज |
26dB से अधिक या इसके बराबर |
|
पल्स शिफ्ट |
(0-2000)मिमी |
औसत शोर स्तर |
10% से कम या उसके बराबर |
|
जांच शून्य |
(0.99.99)हमें |
बैटरी कार्य समय |
9 घंटे |
|
नियंत्रण हासिल करो |
({{0}})dB,(0.1,1-2,6)dB स्टेपिंग |
बिजली की आपूर्ति |
12 वी डीसी, 220 वी एसी |
|
लंबवत रैखिकता त्रुटि |
5% से कम या उसके बराबर |
DIMENSIONS |
270मिमी*190मिमी*60मिमी |
|
क्षैतिज रैखिकता त्रुटि |
0.5% से कम या उसके बराबर |
वज़न |
1.5 किग्रा (बैटरी के बिना) |
