घुमावदार वर्कपीस माप के लिए पेन जांच ब्रैकेट का अनुप्रयोग

हम सामग्री की मोटाई को मापने के लिए अल्ट्रासोनिक मोटाई गेज का उपयोग करते थे, अक्सर छोटे व्यास ट्यूबों का सामना करते थे, धातु, कांच, प्लास्टिक, आदि सहित सामग्री, और गोल कोनों और अन्य नमूनों को वक्रता के साथ, आमतौर पर मुद्रांकित भागों द्वारा दर्शाया जाता है। दुनिया का स्टील, 60 से 70% प्लेट, जिनमें से अधिकांश को तैयार उत्पादों में मुहर लगाई जाती है। ऑटोमोबाइल बॉडी, चेसिस, ईंधन टैंक, रेडिएटर पैनल, बॉयलर लाडल, कंटेनर शेल, मोटर्स, इलेक्ट्रिकल उपकरण, आयरन कोर सिलिकॉन स्टील शीट, आदि स्टैम्पिंग प्रक्रिया हैं। उपकरण, घरेलू उपकरण, साइकिल, कार्यालय मशीनरी, घरेलू बर्तन और अन्य उत्पाद, बड़ी संख्या में मुद्रांकन भाग भी हैं।

युशी विभिन्न प्रकार और आकारों में अल्ट्रासोनिक मोटाई की एक विस्तृत श्रृंखला प्रदान करता है। एक उपयुक्त जांच का चयन निरीक्षण प्रक्रिया में एक महत्वपूर्ण पहला कदम है। ठीक से एक जांच का चयन करने के लिए, कई कारकों पर विचार करने की आवश्यकता है, जिसमें मापा जा रहा हिस्सा की मोटाई, सामग्री और ज्यामिति सहित शामिल हैं। यह जानकर कि YUSHI में घुमावदार सतहों के सटीक माप के लिए उच्च संवेदनशीलता पेन जांच और पेन जांच धारक हैं, ग्राहक ने हमें कई मुद्रांकित भागों को भेजा, यह उम्मीद करते हुए कि हम मुद्रांकित भागों के झुकने पर मोटाई को माप सकते हैं।

स्टैम्प्ड भागों की विशिष्ट आकृति और छोटी मोटाई को देखते हुए, हम आमतौर पर माप को पूरा करने के लिए एक छोटे व्यास देरी लाइन जांच का उपयोग करना चाहते हैं। सामान्य तौर पर, जांच को विशिष्ट भाग के आकार के आधार पर चुना जाना चाहिए, और हम अक्सर φ2, φ3 और φ6 संपर्क सतहों के साथ जांच की सिफारिश करते हैं। हालांकि, एक विशिष्ट छोटे व्यास पाइप या एक छोटे आर-कोण के साथ एक गोल सतह के लिए, मापा जाने वाले छोटे व्यास के हिस्से में ध्वनिक ऊर्जा को प्रभावी ढंग से युगल करने के लिए, हमें ध्वनिक बीम को बहुत छोटे बिंदु पर ध्यान केंद्रित करना चाहिए।

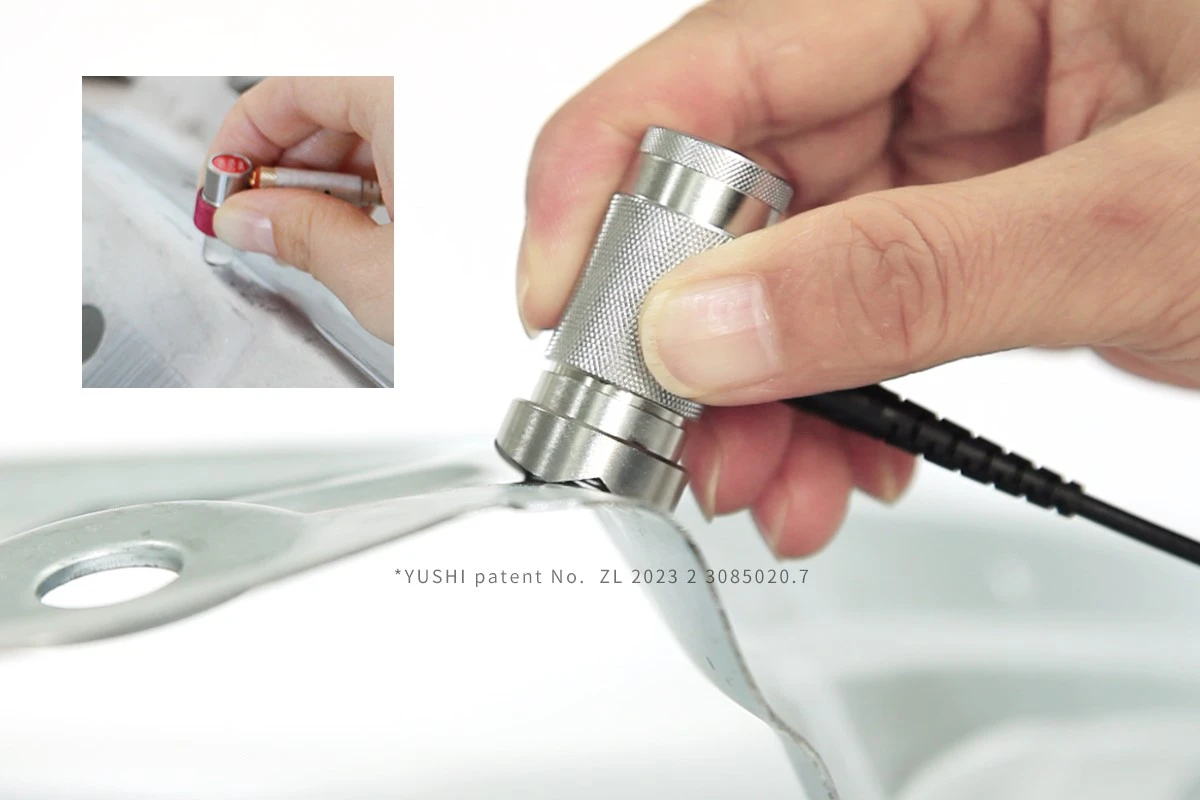

मापा वर्कपीस में एक छोटी मापक सतह होती है, और तेज, संकीर्ण विलंब ब्लॉक अंत में मापी गई सामग्री की सतह पर जांच को लंबवत रखना मुश्किल हो जाता है, जिससे सिग्नल आयाम में कमी हो सकती है, या यहां तक ​​कि सिग्नल का पूर्ण नुकसान भी हो सकता है। यह माप प्रक्रिया के दौरान असुविधाजनक है और इंस्पेक्टर को इष्टतम माप कोण को खोजने के लिए जांच को आगे बढ़ाने की आवश्यकता होती है। इस माप समस्या के जवाब में, हमारे लिए इन जांचों को वसंत-सुसज्जित धारकों के साथ धारक के सामने के छोर पर वी-आकार के खांचे के साथ प्रदान करना प्रभावी है, जिससे निरीक्षण प्रक्रिया के दौरान एक स्थिर और लंबवत स्थिति में जांच को रखना आसान हो जाता है।

साथYUSHI PM5 GEN2 अल्ट्रासोनिक मोटाई गेज, रियल-टाइम ए-स्कैन वेवफॉर्म आपको माप की जानकारी प्रदान करने के लिए समायोजित किया जा सकता है जो आपको यह सुनिश्चित करने की आवश्यकता है कि सही नीचे की इको का चयन किया गया है। पेन-टाइप जांच और स्टैंड की मदद से, आप अच्छी तरह से जांच को मापा जाने वाले ऑब्जेक्ट को लंबवत रूप से युग्मित कर सकते हैं, इसलिए सटीक और स्थिर मोटाई माप प्राप्त करने के लिए। माप के और भी आसान और तेजी से पूरा होने के लिए, उपकरण के उच्च गति माप, स्वचालित ठंड, या दिशात्मक कैप्चर सुविधाओं का वैकल्पिक उपयोग का उपयोग सही नीचे की सतह इको को कैप्चर और फ्रीज करने के लिए किया जा सकता है। ऑटोमोबाइल स्टैम्पिंग भागों के मोटाई मान 0 हैं। {7-0।

यदि आप इसी तरह के प्रश्न का सामना कर रहे हैं, तो कृपया हमसे संपर्क करें। YUSHI नि: शुल्क नमूना परीक्षण सेवा का समर्थन करता है। हम आपको उन्नत एनडीटी उत्पादों के साथ अभिनव औद्योगिक समाधान प्रदान करेंगे।
